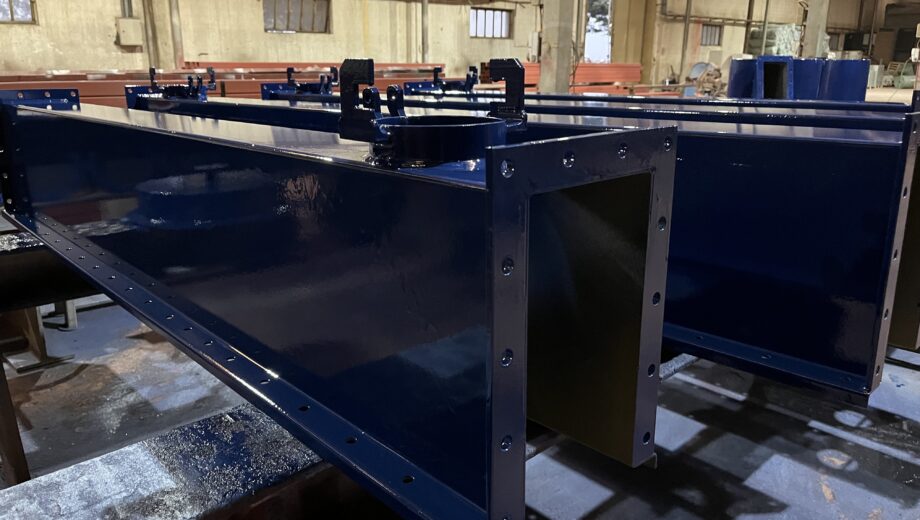

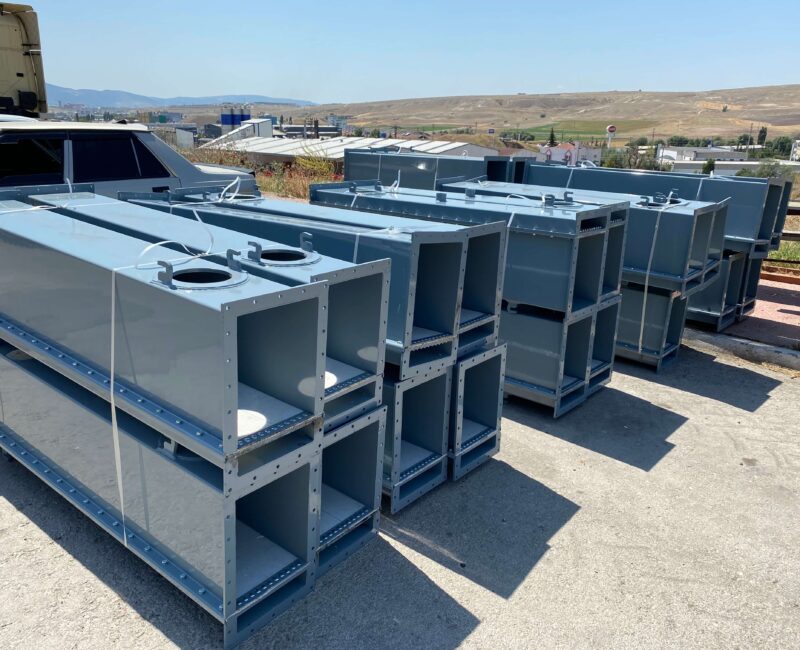

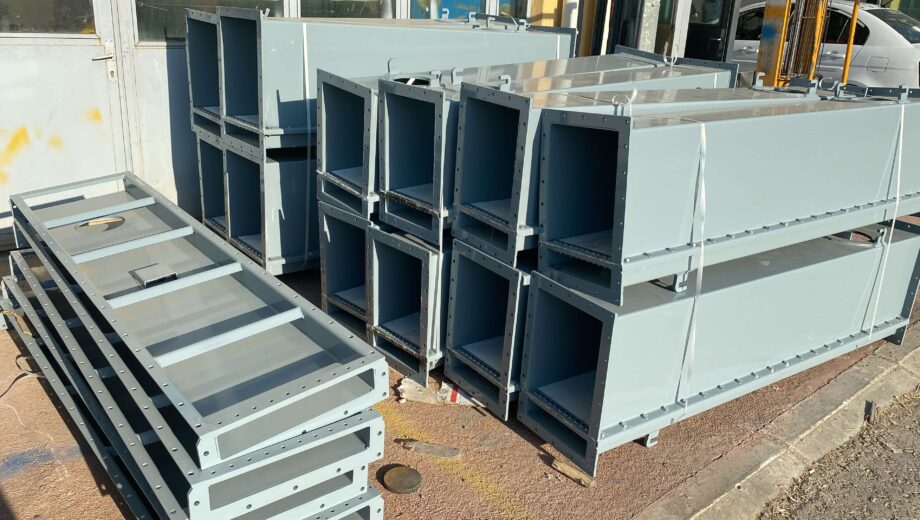

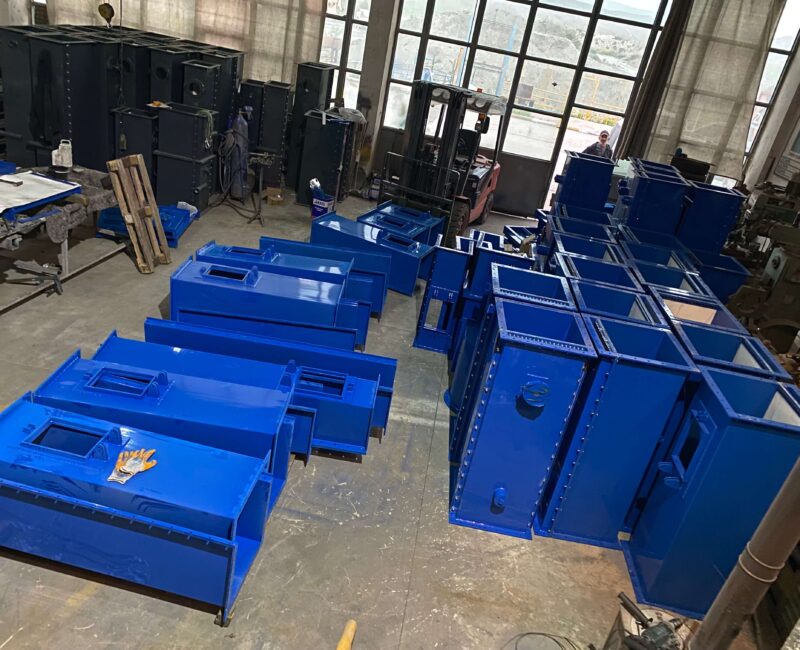

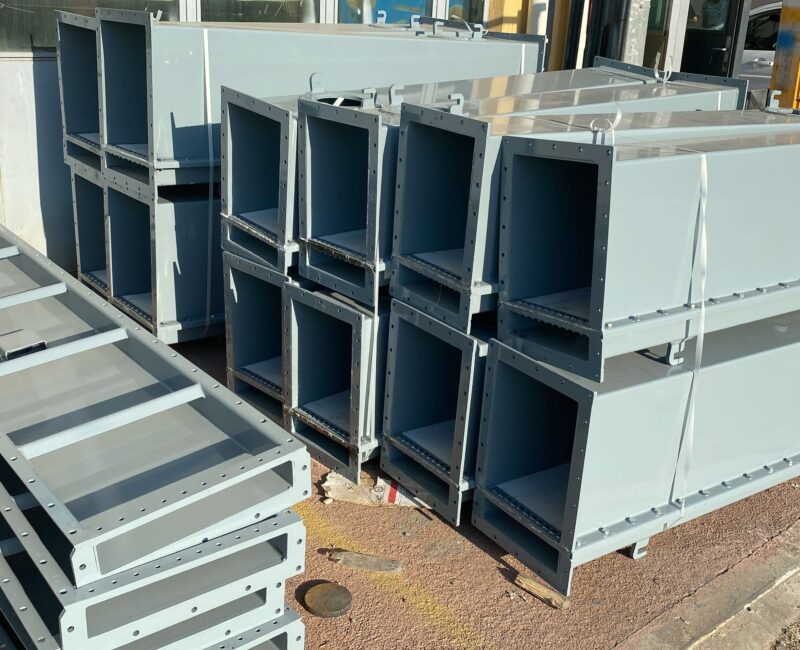

CMS Mühendislik olarak ürettiğimiz Havalı Bantlar , minimum akışkanlaştırma havası ve hafif bir eğimle, ince taneli ve kuru dökme malzemeleri ekonomik ve verimli bir şekilde taşımak için idealdir. Bu sistemler, saatte 2000 m³ ve üzeri taşıma kapasitesine ulaşarak tozsuz, düşük aşınmalı ve minimum bakım gerektiren bir çözüm sunar. Bu özellikleriyle, tesis genelindeki silolardan araç ve gemi yükleme ünitelerine, kova asansörlerinden silo odalarına dağıtım gibi birçok farklı uygulamada kullanılır. Ayrıca, birden fazla malzeme akışının ortak bir istasyona taşınmasını gerektiren projeler için de uygundur.
Uzun Ömürlü ve Verimli Taşıma: Havalı Bantlar, malzemeleri düşük hızda, ayrışma olmadan ve minimum aşınmayla taşır. Sağlam yapısı sayesinde neredeyse bakım gerektirmez ve uzun ömürlüdür.
Esnek ve Özelleştirilebilir Tasarım: Kullanıcı ihtiyaçlarına göre şekillendirilebilen bu sistem, dallanma noktaları, dağıtım sistemleri ve yüksek sıcaklıklara (400°C’ye kadar) dayanıklı çözümler sunar.
Düşük Maliyet ve Enerji Tasarrufu: Havalı Bantlar, sessiz, temiz ve çevre dostu bir taşıma çözümü sunarak uzun vadede maliyetleri düşürür. Düşük enerji tüketimiyle öne çıkan sistem, 100 metre başına yalnızca 0,02 kWh/t enerji harcar, böylece işletme giderlerini minimize eder.
CMS Mühendislik, havalı bant sistemlerinin proje ve imalat süreçlerini deneyimli uzman ekibiyle birlikte yürütmektedir. Bugüne kadar yapmış olduğumuz sistem projeleri ve imalatlarımız şuan referansımız olmaktadır.
Havalı bantlar, üretim hatlarında malzemelerin bir aşamadan diğerine taşınmasında kullanılır. Örneğin, bir gıda işleme fabrikasında, un, şeker ve diğer malzemeler havalı bantlar vasıtasıyla karıştırıcıya, pişirme ünitesine ve paketleme ünitesine taşınabilir. Bu şekilde malzemelerin hızlı ve hijyenik bir şekilde taşınmasını sağlar.
Havalı bantlar, paketleme hatlarında ürünlerin paketleme makinelerine taşınmasında kullanılır. Örneğin, bir ilaç fabrikasında, ilaç tozu havalı bantlar aracılığıyla paketleme makinelerine taşınır ve bu sayede ilaçların hızlı ve hijyenik bir şekilde paketlenmesi sağlanır. Havalı bantlar, paketleme sürecinin sürekliliğine ve hijyenine katkıda bulunur.
Havalı bantlar, atık bertaraf sistemlerinde atık malzemelerin taşınmasında kullanılır. Örneğin, bir enerji santralinde, yanmış kül havalı bantlar vasıtasıyla atık bertaraf tesisine taşınır. Havalı bantlar, atık malzemelerin çevreye zarar vermeden bertaraf edilmesini sağlar.
Havalı Bant Hattı Ekipmanları

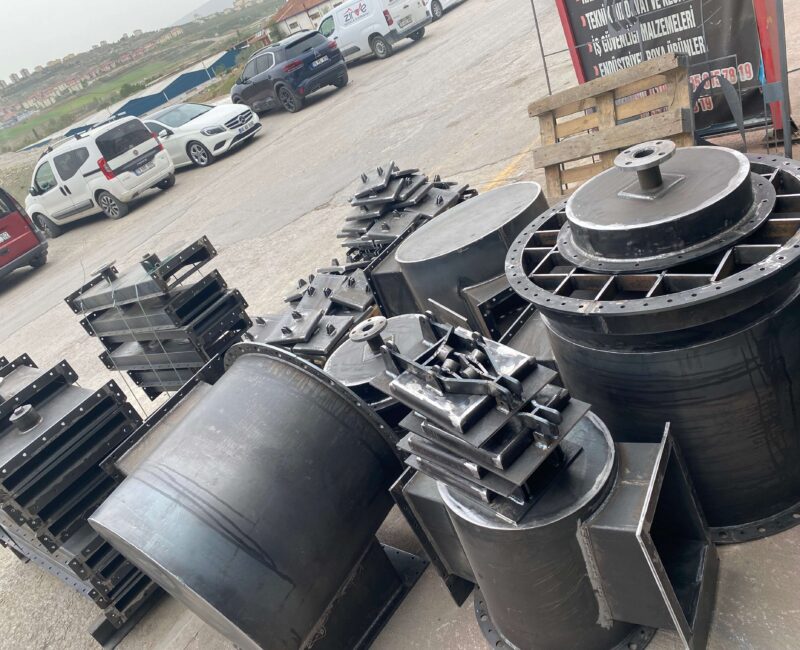

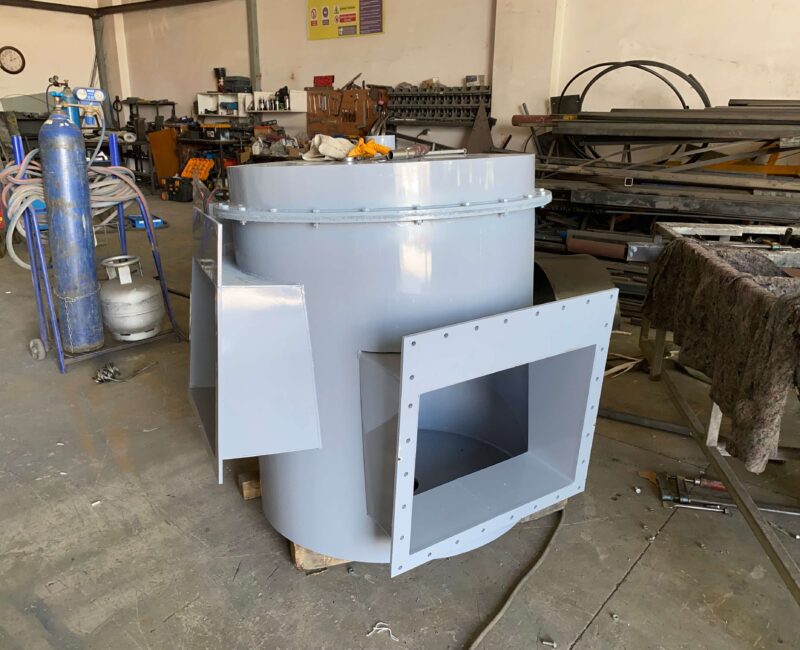

1- Havalı Bant Davulu (Feed Vessel): Havalı bant davulu, malzemelerin hat içinde düzgün ve kontrollü bir şekilde ilerlerken yön değiştirmesini sağlamak amacıyla kullanılır. Havalı bantla aynı prensipte çalışan bu davul, malzemelerin hareketi sırasında herhangi bir tıkanma veya durma yaşanmasını engeller. Bu sayede, malzemeler yön değiştirirken bile akışlarını sorunsuz bir şekilde sürdürebilir.

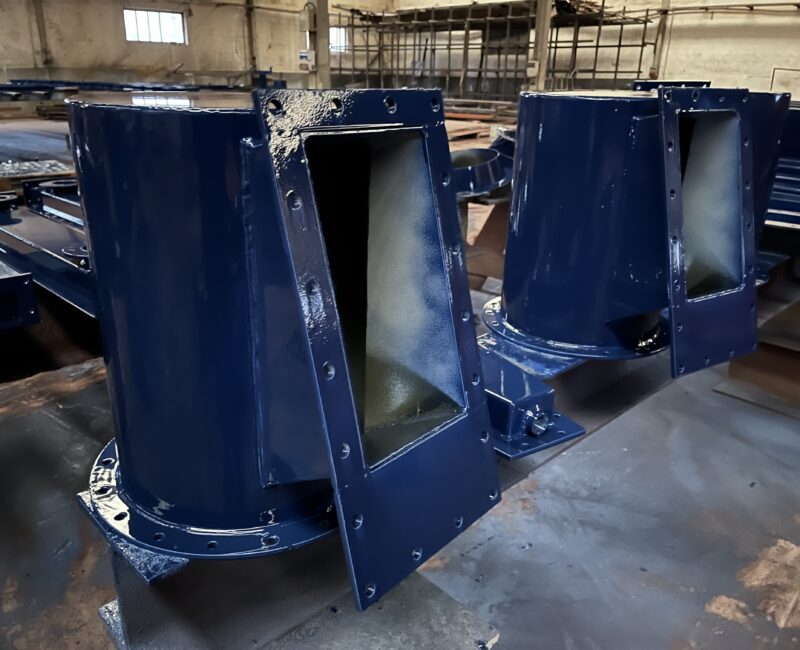

2– Dökülüş Şutu (Outlet Round): Havalı bant hattı boyunca taşınan malzemelerin, belirli bir noktaya düzgün ve lineer bir akışla dökülmesini sağlamak için dökülüş şutları kullanılır. Dökülüş şutlarının alt kısmında, genellikle sistem içerisindeki mesafeyi ayarlamak amacıyla kompansatörler bulunur. Bu yapı, malzeme akışının kontrollü ve verimli olmasını sağlar.
3– Havalı Bant Ayakları (Support for Air Slide): Havalı bant hattının belirli bir güzergâh üzerinde ilerlerken desteklenmesi için havalı bant ayakları kullanılır. Bu ayaklar, havalı bant kasalarını sabitler ve sistemin güvenilir bir şekilde çalışmasına olanak tanır.
4– Kompansatör (Flex Connection): Kompansatörler, tesisin birçok noktasında olduğu gibi, havalı bant hattının dökülüş veya giriş noktalarında da kullanılır. Malzeme giriş ve çıkışları arasındaki mesafeyi dengelemek ve hava sızıntılarını önlemek için tasarlanmıştır. Alt ve üst flanşları arasında yer alan özellikli bir bez, malzemeyi dış ortamdan tamamen izole ederek sistemin verimliliğini artırır.
Bu bileşenler, havalı bant hattının sorunsuz ve verimli bir şekilde çalışmasını sağlayan temel yapı taşlarıdır. Yetik Mühendislik olarak, her bir bileşeni yüksek kalite standartlarına uygun olarak üretiyoruz.
Havalı Bant Hattı Fan ve Tesisat Hesaplamaları
Havalı bant sistemlerinde, malzemelerin verimli ve sürekli taşınması için doğru fan ve tesisat hesaplamalarının yapılması kritik öneme sahiptir. Sistemin genel performansı, akışkanlaştırma havasının doğru basınç ve debi değerlerinde sağlanmasına bağlıdır. Bu hesaplamalar yapılırken taşıma yapılacak malzemenin fiziksel özellikleri, sistemin geometrisi ve toplam taşıma uzunluğu gibi parametreler göz önünde bulundurulmalıdır.
1. Fan Hesaplamaları Havalı bant hattında kullanılan fanlar, akışkanlaştırıcı hava sağlayarak malzemelerin akışkan halde hareket etmesine olanak tanır.
1.1.Fan seçiminde şu kriterler dikkate alınır: Debi (m³/saat): Malzemenin yoğunluğu, taşınacak miktar ve hattın uzunluğuna bağlı olarak hesaplanır. Yüksek debi gereksinimi, güçlü bir fan seçimini gerektirir.
1.2.Basınç (mbar): Akışkanlaştırıcı havanın, sistemin tüm uzunluğu boyunca gerekli enerjiyi sağlaması için fanın doğru basınç seviyesinde çalışması gerekir. Hesaplama yapılırken hattın eğim açısı, boru çapı ve sürtünme kayıpları dikkate alınır.
1.3.Malzeme Özellikleri: Taşınan malzemenin özgül ağırlığı, tane boyutu ve nem oranı, fan kapasitesini belirlemede önemli rol oynar.
2. Tesisat Hesaplamaları Havalı bant hattının tesisat tasarımı, hem malzeme akışını hem de hava hareketini optimize edecek şekilde yapılmalıdır.
2.1.Hava Dağılımı: Tüm hat boyunca eşit bir hava dağılımı sağlanması, malzemelerin düzgün taşınması için esastır. Bu, uygun çapta borular, hava ayar valfleri ve akış düzenleyiciler kullanılarak sağlanır.
2.2.Boru ve Hat Boyutları: Havanın sürtünme kayıplarını minimuma indirmek için boru çapları ve hat uzunlukları dikkatlice hesaplanır. Gerektiğinde, boru iç yüzeyine sürtünme azaltıcı kaplamalar uygulanır.
2.3.Eğim Açısı: Havalı bant hattının eğim açısı, malzemenin akışkanlaştırılmış halde akabilmesi için kritik bir parametredir. Genellikle 5° ila 12° arasında bir eğim yeterli olur.
CMS Mühendislik olarak, havalı bant hatlarınızda kullanılacak fan ve tesisat hesaplamalarını, projenizin gereksinimlerine uygun şekilde gerçekleştiriyoruz. Uzman ekibimiz, sistemlerinizin maksimum verimlilikle çalışmasını sağlayacak mühendislik çözümleri sunar.
